Mappatura termica: Consigli, metodologie e insidie
Dalla pianificazione e conduzione dello studio di mappatura termica fino agli errori più frequenti, ai costi nascosti e agli ostacoli operativi che potreste evitare – ecco le linee guida per una mappatura termica efficiente e affidabile in ambito GxP.
Indice dei contenuti
- Che cos'è la mappatura termica?
- Come eseguire la mappatura termica in GxP?
- Chi coinvolgere nella mappatura termica
- Le attrezzature necessarie per la mappatura
- Errori tipici nella mappatura termica
- Con quale frequenza eseguire le mappature?
- Linee guida e normative chiave per la mappatura
- Perché e come digitalizzare la mappatura termica
Che cos'è la mappatura termica?
La mappatura termica è il processo di verifica delle prestazioni delle apparecchiature o degli impianti a temperatura controllata. L'obiettivo è validare che l'unità sia in grado di mantenere le temperature entro il range richiesto durante vari test di stress, come i test di stabilità OQ/PQ, i test di apertura delle porte e i test di interruzione dell'alimentazione.
Si tratta di un processo critico per qualsiasi settore che gestisce materiali sensibili alla temperatura – dalla mappatura termica farmaceutica e biotech alla conservazione logistica di prodotti sensibili. Questi settori affrontano ciascuno sfide specifiche nel garantire la sicurezza e l'efficacia di prodotti e campioni sensibili e, per affrontarle, gli studi di mappatura svolgono un ruolo fondamentale.
La struttura della mappatura termica nel GxP
Uno studio di mappatura termica stabilisce la distribuzione della temperatura negli impianti e nelle apparecchiature, generalmente utilizzati per conservare beni sensibili al tempo e alla temperatura.
Le procedure di mappatura termica dovrebbero:
- Creare una panoramica della distribuzione della temperatura nell'area da mappare in condizioni di vuoto e di pieno carico.
- Identificare i punti freddi e caldi, nonché le zone che non dovrebbero essere utilizzate per la conservazione.
- Dimostrare il tempo necessario affinché le temperature superino i limiti designati in caso di potenziali aperture delle porte e interruzioni dell'alimentazione.
- Essere eseguite periodicamente, per dimostrare la conformità continua.
I dati raccolti in uno studio di mappatura termica possono fornire evidenza della possibilità di conservare in sicurezza il materiale nell'apparecchiatura/impianto in conformità ai criteri di accettazione forniti dal cliente.
La mappatura può essere successivamente utilizzata come guida per il posizionamento dei data logger in un sistema di monitoraggio della temperatura fisso.
Il processo di mappatura termica prevede diverse fasi principali:
- Preparare un protocollo di mappatura
- Eseguire lo studio di mappatura
- Preparare un rapporto di mappatura
- Implementare le raccomandazioni identificate nel rapporto di mappatura.
Ulteriori dettagli sulle diverse fasi sono disponibili qui.
Potrebbe essere necessario uno studio di mappatura di follow-up per verificare l'efficacia delle azioni raccomandate.
Perché è necessaria la mappatura termica?
La mappatura termica è necessaria per dimostrare che le apparecchiature e gli impianti di conservazione sono in grado di mantenere i prodotti entro il range di temperatura richiesto. In assenza di dati di mappatura termica, non esiste documentazione comprovante che le condizioni siano controllate, il che espone sia la qualità del prodotto sia la conformità normativa a rischi concreti. Di conseguenza, la mappatura termica rappresenta anche un passaggio necessario per soddisfare le normative stabilite da autorità come FDA ed EMA.
La mappatura: la chiave per un monitoraggio efficace
La mappatura termica apporta benefici anche alle attività di monitoraggio della temperatura.
Come? Lo studio rivela le aree con la maggiore variabilità termica – punti freddi, punti caldi e altre aree vulnerabili. Grazie a queste informazioni, sarà possibile determinare con precisione dove posizionare i data logger per ottenere la copertura ottimale, assicurando che il sistema di monitoraggio rilevi qualsiasi escursione termica.
Ma la temperatura in un'unità controllata non è costante?
No. All'interno degli spazi a temperatura regolata, le temperature spesso oscillano di diversi gradi.
Ad esempio, la temperatura nel frigorifero domestico può variare fino a 5 gradi dalla parte superiore a quella inferiore. Lo stesso principio si applica a frigoriferi industriali, congelatori, incubatori e altre apparecchiature – per non parlare di strutture più grandi come i magazzini. Pertanto, la validazione della mappatura termica è fondamentale per individuare le aree non idonee allo stoccaggio o che richiedono una particolare attenzione in termini di (monitoraggio).
Qual è la differenza tra mappatura termica e validazione?
La validazione è il processo complessivo volto a dimostrare che un ambiente a temperatura controllata funziona come previsto. La mappatura termica è un'attività all'interno della validazione: uno studio di mappatura termica che documenta la distribuzione della temperatura nello spazio e identifica le zone fredde, le zone calde e le aree a rischio.
In altre parole, nel contesto della conformità termica, „validazione" e „mappatura termica" sono due concetti distinti – ma strettamente correlati.
Che cos'è la validazione?
Nel contesto della conformità delle temperature, la validazione si riferisce al processo di verifica che un sistema, un processo o un metodo a temperatura controllata sia idoneo allo scopo previsto, fornisca i risultati attesi e soddisfi requisiti o standard specifici. Comprende la valutazione della capacità del sistema di mantenere le temperature entro limiti predeterminati.
Comprende la valutazione di fattori quali:
- uniformità della temperatura
- stabilità
- precisione del controllo
- tempo di risposta
La validazione è il processo complessivo verso la conformità – include l'installazione, la qualifica o la messa in servizio delle apparecchiature o dei sistemi e può essere ripetuta periodicamente per garantire la conformità continua.
Perché la validazione è importante?
La validazione mira a garantire che il sistema a temperatura controllata sia affidabile, preciso e idoneo allo scopo previsto.
Che cos'è il mapping?
Il processo di validazione include tipicamente vari test, misurazioni e documentazione per dimostrare che il sistema opera costantemente nell'intervallo di temperatura desiderato – uno di questi è lo studio di mappatura termica.
Come accennato, il mapping, noto anche come mappatura termica, comporta la misurazione dettagliata e l'analisi della distribuzione della temperatura all'interno di uno spazio o di un'area definita, come aree di stoccaggio, magazzini, celle frigorifere, frigoriferi, congelatori o veicoli di trasporto.
L'obiettivo è comprendere le variazioni di temperatura e identificare potenziali zone calde o fredde nell'area in esame. Ciò viene tipicamente eseguito utilizzando data logger di temperatura o sensori posizionati strategicamente in tutto lo spazio.
Come eseguire la mappatura termica in GxP?
Ogni studio di mapping è diverso, ma questi sono i cinque passaggi principali per condurre una mappatura termica efficiente in GxP.
1. Formare il team
Una fase importante, ma spesso sottovalutata, della mappatura termica è la formazione di tutto il personale coinvolto nello studio. Non si tratta solo di conformità normativa, ma di garantire risultati affidabili.
Una formazione adeguata assicura che le persone che eseguono la mappatura comprendano il processo e siano allineate su di esso. Dovrebbe coprire i principi della mappatura termica, l'utilizzo delle apparecchiature, l'interpretazione dei dati e i requisiti normativi.
Chi ha bisogno di formazione?
In linea di principio, tutto il personale coinvolto nell'esecuzione o nella registrazione di qualsiasi parte del processo di mappatura, su cui si farà successivamente affidamento per determinare la conformità dell'impianto o dell'apparecchiatura, deve essere formato – e la formazione deve essere documentata.
Spesso, il team di mappatura è in grado di gestire queste attività, riducendo la necessità di formare un numero maggiore di persone.
Leggi anche: Formazione per la mappatura termica: chi, cosa e come?
2. Sviluppare il proprio protocollo
Il protocollo di mappatura termica è il piano che definisce come condurre la mappatura – e uno ben strutturato costituisce la base di qualsiasi studio di mappatura termica efficiente.
Consentirà di risparmiare tempo, ridurre gli errori e prevenire complicazioni future.
Cosa dovrebbe contenere un protocollo di mappatura efficace?
È ovvio che il protocollo di mappatura termica debba essere fondato sulle proprie condizioni specifiche, ma in generale un protocollo ben strutturato include quanto segue:
- Pagina di approvazione: Approvazione formale del protocollo da parte del personale responsabile dell'organizzazione committente e del cliente.
- Acronimi e glossario: Definizione dei termini per evitare incomprensioni.
- Riferimenti: Riferimenti utilizzati nel protocollo.
- Responsabilità: I ruoli e le responsabilità delle persone coinvolte.
- Scopo: La motivazione della mappatura.
- Descrizione dell'unità: Descrizione dettagliata dell'apparecchiatura o dell'impianto, utile per suggerire il posizionamento dei data logger e valutare i rischi.
- Ambito di applicazione: Le attività e i limiti della mappatura, incluso il numero di studi.
- Obiettivi: Gli obiettivi variano, ma spesso includono la mappatura delle variazioni in aree specifiche, dei punti freddi e caldi, l'identificazione dei posizionamenti per le soluzioni di monitoraggio della temperatura, ecc.
- Criteri di accettazione: Generalmente definiti dal cliente o dai requisiti nazionali, questi criteri stabiliscono i parametri specifici che lo studio deve soddisfare per essere considerato riuscito. Scopri di più sui criteri di accettazione nella mappatura termica.
- Valutazione del rischio: Identifica le potenziali criticità nel processo di mappatura termica, che variano per ciascuna unità mappata.
- Metodologia: La sezione più estesa. Dovrebbe coprire i requisiti per le apparecchiature di prova, la determinazione del posizionamento dei data logger e le modalità di esecuzione dei test di mappatura.
- Analisi dei dati e reportistica: Quali contenuti e formato avrà il rapporto? Sapere in anticipo come si analizzeranno e presenteranno i dati consentirà di prendere decisioni durante lo studio per semplificare questo processo e garantire un'analisi efficiente e coerente, nonché risultati affidabili e operativi.
- Non conformità: Le non conformità si verificheranno. Questa sezione descrive come gestirle e in quale momento è necessario ripetere lo studio.
- Cronologia delle modifiche: Documenta le diverse revisioni del protocollo.
Vedi anche: Guida: Comprendere i criteri di accettazione nella mappatura termica
Hai bisogno di consulenza?
Suggerimento!
Non essere restrittivo se non è necessario.
Assicurati che il tuo protocollo di mappatura non sia più rigido del necessario.
Protocolli complessi, con ad esempio criteri di accettazione estremamente ristretti, rendono difficile gestire variabili impreviste e adattarsi a situazioni reali, aggiungono costi inutili e adottano approcci eccessivamente prudenti che ostacolano l'efficienza. Allo stesso tempo, questi protocolli possono essere più difficili da seguire in modo coerente, portando potenzialmente a maggiori rischi per la conformità.
Naturalmente, il tuo protocollo deve soddisfare i requisiti necessari – ma "necessario" è la parola chiave in questo contesto.
Calcola il numero di logger necessari per la tua mappatura in 30 secondi
- e scopri dove posizionarli
Stai utilizzando troppo pochi o troppi logger – e sono posizionati nel posto giusto? Il posizionamento errato è un errore comune nella mappatura. Visualizza la tua griglia in 3D con il Sensor Placement Planner di Eupry, basato sulle linee guida dell'OMS – e individua le lacune prima di redigere il protocollo.
3. Eseguire lo studio di mappatura
Ora è il momento di condurre lo studio di mappatura secondo il protocollo.
- Posizionare i data logger in posizioni strategiche all'interno dell'apparecchiatura o della struttura per rilevare le variazioni di temperatura.
- Monitorare continuamente il processo e raccogliere i dati in linea con le decisioni prese nel protocollo – scegliere apparecchiature di mappatura che offrano monitoraggio in tempo reale e facile esportazione dei dati, in modo da poter affrontare immediatamente eventuali anomalie ed evitare la complessità dei trasferimenti manuali tramite USB.

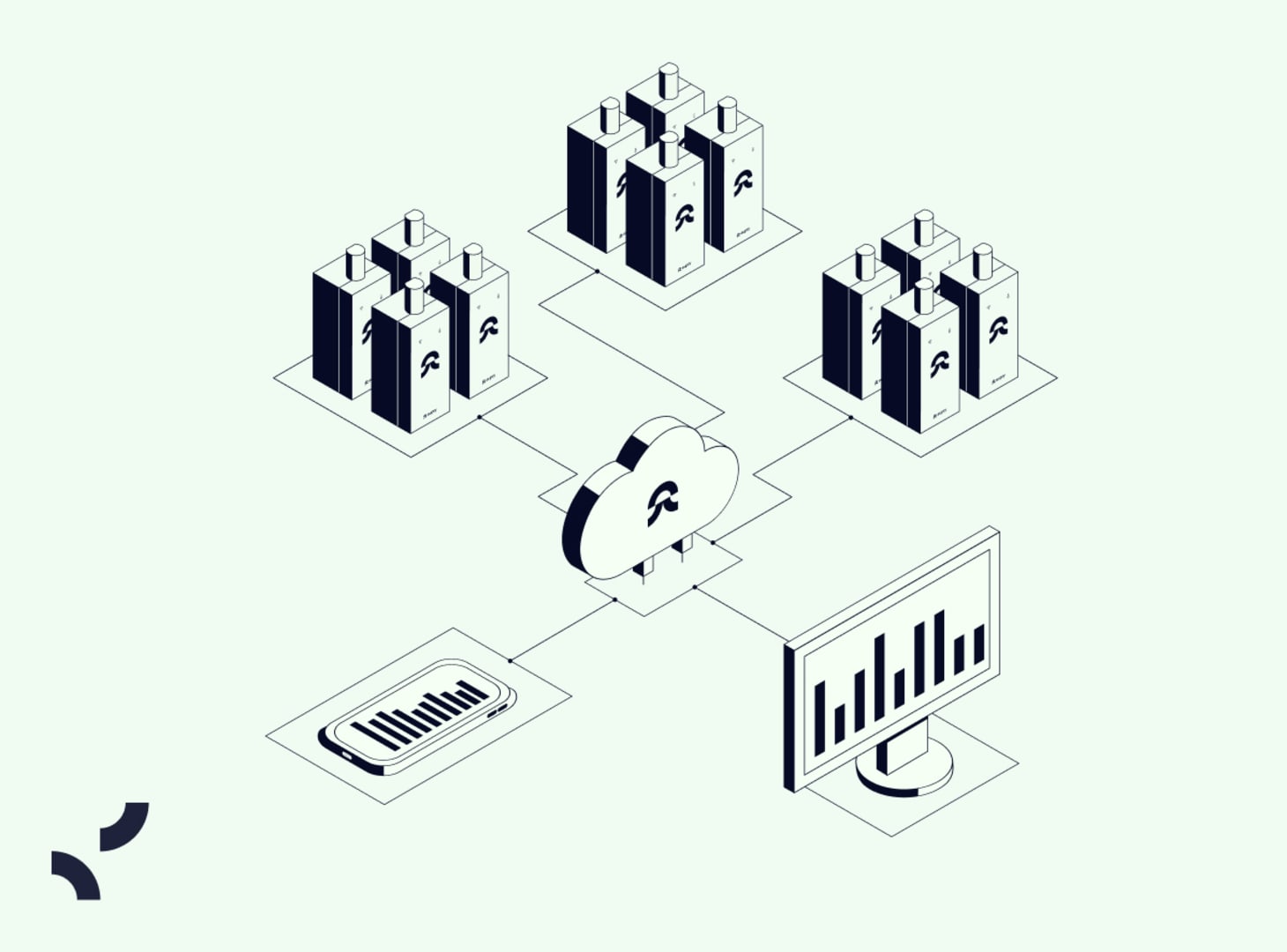

Psst… Le soluzioni di mappatura di Eupry includono data logger wireless che offrono trasferimento automatico dei dati, monitoraggio in tempo reale e analisi semplificata con reportistica digitale nel software di mappatura incluso.
4. Creare il report di mappatura
Dopo aver completato lo studio, è il momento di raccogliere i risultati della mappatura in un report.
Ecco alcuni aspetti da considerare:
- Iniziare con un riepilogo delle osservazioni principali, evidenziando in particolare le zone più calde e più fredde soggette a variazioni di temperatura.
- Includere l'analisi delle variazioni di temperatura e di eventuali deviazioni rispetto ai risultati attesi e ai limiti accettabili.
- Identificare le aree non idonee alla conservazione di prodotti sensibili, suggerendo misure pratiche come la segnalazione di tali zone per informare il personale.
- Utilizzare grafici e altre visualizzazioni dei dati per rendere più comprensibili le potenziali aree problematiche e le posizioni di stoccaggio ottimali.
- Fornire raccomandazioni operative basate sui risultati, come modifiche alle apparecchiature o variazioni nel posizionamento dei logger.
- Assicurarsi che il report includa giustificazioni scientificamente fondate per tutte le decisioni. Se sono necessarie modifiche alle apparecchiature di raffreddamento, pianificare uno studio di mappatura di follow-up.
Vedere anche: Dalla mappatura manuale a quella digitale della temperatura: una guida passo-passo per un'automazione conforme
5. Mettere a frutto i risultati ottenuti
Lo studio è completato.
Tutto è in ordine e l'unità o la struttura può essere messa in uso.
Cosa fare adesso? Molti considerano questo il termine del processo, ma nella migliore delle ipotesi si tratta di un'opportunità mancata per migliorare – nella peggiore, è la strada diretta verso rischi non necessari.
Invece, utilizzare i risultati della mappatura per:
- Rivedere le procedure operative, ad esempio stabilire linee guida sulla frequenza con cui le porte possono essere aperte nelle aree sensibili alla temperatura.
- Definire le aree vulnerabili delle operazioni che devono essere segnalate e dove il personale potrebbe beneficiare di istruzioni aggiuntive.
- Determinare la configurazione ottimale della propria soluzione di monitoraggio della temperatura per ottenere la copertura più affidabile.
- Prevedere e prevenire guasti sulla base di lacune procedurali, ubicazioni di stoccaggio inadeguate e altre aree vulnerabili evidenziate dai risultati.
Vuole saperne di più su come sfruttare al meglio i risultati della mappatura termica?
Guardi il video "Utilizzare i dati di mappatura termica per migliorare la conformità e l'efficienza".
Chi coinvolgere nella validazione della mappatura termica
Un efficace studio di mappatura termica dipende dal coordinamento tra diversi attori chiave.
Leggi anche: 4 team da coinvolgere nella prossima mappatura termica
1. Il team operativo
Questo team è responsabile della gestione delle operazioni della struttura durante il processo di mappatura, inclusa la configurazione e il controllo dei sistemi HVAC. Ciò è fondamentale per garantire la validità dei risultati e prevenire interruzioni operative.
2. Il team QA
Il team di garanzia della qualità convalida l'installazione e le qualifiche della struttura o delle apparecchiature prima dell'avvio dello studio di mappatura.
3. Il team di mappatura
Questo team è responsabile dell'esecuzione e della pianificazione temporale delle attività di mappatura. Il loro compito principale è posizionare i data logger per monitorare e analizzare i risultati durante e dopo lo studio.
4. Il team dei servizi di struttura
Il team della struttura fornisce il supporto tecnico e le risorse necessarie, come elevatori e dispositivi di sicurezza. La preparazione di questo team può prevenire ritardi, sottolineando l'importanza di una pianificazione adeguata nella mappatura.
Scarica una guida completa alla mappatura termica
Scarica la nostra guida alla mappatura termica, che fornisce tutte le informazioni necessarie per condurre uno studio di mappatura termica efficiente.
Quale attrezzatura è necessaria per la mappatura termica?
L'attrezzatura per la mappatura comprende molti elementi. Uno studio di mappatura termica richiede tipicamente data logger calibrati, sensori di supporto, documentazione di calibrazione, software di mappatura e formazione del personale. La configurazione esatta dipende dal tipo di unità, dall'ambito dello studio e dai criteri di accettazione.
5 forniture e servizi per la mappatura termica:
1. Sensori di temperatura
La componente dei dispositivi che esegue le misurazioni. I sensori di temperatura sono disponibili come integrati o esterni.
2. Data logger
Fondamentali per la registrazione delle temperature durante la mappatura, i data logger registrano le misurazioni effettuate dai sensori.
3. Calibrazione
I logger pre-calibrati o i servizi di calibrazione professionale garantiscono l'accuratezza delle misurazioni e la conformità agli standard di settore.
4. Software per la progettazione del protocollo e l'analisi dei dati
Strumenti digitali per supportare la progettazione del protocollo di mappatura, l'analisi dei dati e la creazione ed esportazione di report pronti per l'audit.
5. Risorse di formazione
Fondamentale per comprendere le attrezzature e il processo.
Cosa cercare nelle attrezzature per la mappatura termica?
Abbiamo ora illustrato quali tipologie di attrezzature sono necessarie per la mappatura. Ma come si fa a sapere quali soluzioni specifiche sono quelle più adatte?
Consulta la nostra guida sui fattori da considerare nella scelta delle attrezzature per la mappatura termica più idonee al proprio studio.
5 errori tipici nella mappatura termica
La mappatura termica è complessa e, di conseguenza, è anche piuttosto soggetta a errori; errori che possono essere sia costosi che dispendiosi in termini di tempo.
Ecco alcuni degli errori più comuni – e come evitarli:
9 errori di mappatura termica da evitare
Approfondisca questi e altri errori frequenti di mappatura nella nostra checklist degli errori di mappatura.
Con quale frequenza è necessario eseguire le mappature della temperatura?
La mappatura termica tradizionale viene eseguita prima che un'unità o una struttura venga messa in uso, e viene ripetuta ogni uno-tre anni o dopo modifiche significative.
Il tema della rimappatura termica è un argomento ricorrente nelle discussioni sulla validazione termica – qual è quindi la frequenza di mappatura ideale per la vostra realtà? Esploriamolo insieme.
Mappatura termica prima dell'uso
Prima di tutto: eseguire sempre una mappatura termica prima di mettere in uso nuove apparecchiature o strutture. In questo modo si stabilisce una baseline per i confronti futuri e, soprattutto, ci si assicura che l'unità funzioni entro i limiti richiesti prima di affidarle i propri prodotti.
Rimappature termiche periodiche
Gli studi di mappatura termica sono una misurazione puntuale delle prestazioni dell'unità – e poiché le apparecchiature si deteriorano, le condizioni ambientali variano, le operazioni si espandono e le procedure cambiano, le rimappature termiche periodiche sono necessarie per garantire la continua affidabilità dell'ambiente a temperatura controllata.
Nota: Sapevate che esiste un approccio progettato per eliminare la necessità di rimappature termiche? La mappatura continua è una valida alternativa alla natura tradizionalmente disruptiva del rispetto dei calendari di validazione tradizionali.
Quando è necessario eseguire una rimappatura termica?
Una rimappatura termica viene generalmente avviata da modifiche significative alle apparecchiature, alla struttura o alla sua gestione operativa, da segnali di deriva nei dati di monitoraggio, oppure dal raggiungimento della scadenza dell'intervallo periodico definito nella propria politica di validazione.
A differenza della semplicità nel decidere se eseguire una mappatura termica prima di mettere in uso un'unità (la risposta è sì), decidere quando eseguire una rimappatura termica è più complesso.
La "misurazione puntuale" originale è destinata a cambiare già nell'ora successiva all'esecuzione della mappatura termica. Quando, dunque, il cambiamento è sufficiente da richiedere una rimappatura termica?
Seguire questi passaggi per valutare se è necessaria una nuova mappatura termica:
- Mantenere un registro delle modifiche: Creare e aggiornare continuamente un elenco di tutte le modifiche apportate alla struttura o alle apparecchiature, alla loro ubicazione o al contesto operativo.
- Revisioni periodiche: Le revisioni abbinate a un approccio basato sul rischio sono la chiave per risolvere il dilemma della rimappatura termica – con cadenza regolare, effettuare una revisione e una valutazione del rischio. Esaminare aspetti quali:
- Le modifiche stanno influenzando le prestazioni della struttura? In caso affermativo, in che misura?
- Quanto è cambiata la stabilità?
- Quanto è cambiata la gestione operativa della struttura?
Includere inoltre considerazioni generali sulla propria configurazione, come:
- Di che tipo di apparecchiatura si tratta? Qual è la sua vita utile tipica?
- Quali requisiti normativi si applicano alla propria attività? Cosa prevedono riguardo alla frequenza delle mappature termiche?
- Documentare la valutazione: Documentare in modo accurato la logica alla base delle valutazioni del rischio. Ciò contribuisce a definire quando le rimappature termiche sono necessarie e fornisce una chiara traccia di audit per la conformità normativa.
- Valutare la necessità di un nuovo studio: Sulla base della valutazione, è ora possibile determinare se in questo momento sia necessario un nuovo studio di mappatura termica. La maggior parte delle linee guida indica che, in caso di modifiche significative alla struttura, è opportuno eseguire una rimappatura termica.
4 consigli generali per decidere se è il momento di eseguire una rimappatura termica
- Standard di settore e criteri degli auditor: Sebbene le frequenze specifiche varino, le norme di settore e le aspettative degli audit si collocano spesso in un intervallo compreso tra tre e cinque anni. Una regola pratica è quindi quella di pianificare una nuova mappatura termica entro questo intervallo – tenendo naturalmente conto dell'età e delle condizioni delle apparecchiature.
- Monitoraggio continuo: Tenere sotto controllo le tendenze rilevate dal proprio sistema di monitoraggio della temperatura e ispezionare regolarmente le apparecchiature fisicamente. Cambiamenti significativi potrebbero richiedere rimappature termiche.
- La valutazione del rischio è il vostro principale alleato: Soprattutto in assenza di modifiche significative ai processi o alle apparecchiature, la valutazione del rischio rappresenta lo strumento più efficace per determinare la necessità di una mappatura termica.
- Tenersi aggiornati: La rimappatura termica è un argomento in continua evoluzione tra i professionisti della validazione. Rimanete aggiornati sulle best practice emergenti attraverso forum, gruppi di settore, webinar e altre fonti di conoscenza, nonché attraverso il confronto con i colleghi per condividere esperienze e approfondimenti.
Padroneggiare la mappatura termica
Una guida pratica completa (e una visione sul futuro delle GxP)
Jakob Konradsen distilla oltre un decennio di esperienza nella mappatura in metodi immediatamente applicabili – dalla redazione del protocollo al posizionamento dei logger e alla reportistica.
Linee guida per la mappatura termica di diversi tipi di unità e strutture
Dai magazzini ai congelatori ULT – il vostro approccio alla mappatura termica deve essere adattato alle sfide e ai requisiti del vostro ambiente. Ecco cosa è necessario considerare per ciascuna struttura di stoccaggio.
Nota: Questa sezione si concentra su consigli specifici per le apparecchiature. Per le best practice generali sulla mappatura termica, fare riferimento alle sezioni precedenti della pagina.
Mappatura termica di frigoriferi, congelatori e incubatori
Frigoriferi, congelatori e incubatori vengono mappati in spazi più piccoli e uniformi rispetto ai magazzini, utilizzando tipicamente da 9 a 15 data logger disposti secondo uno schema a griglia. I congelatori ULT aggiungono complessità a causa delle temperature estremamente basse e della necessità di sonde esterne.
Per quanto riguarda le apparecchiature, la mappatura termica dei congelatori è peculiare per il fatto che i congelatori, in particolare quelli ULT, operano a temperature molto basse (spesso fino a -80°C). La mappatura termica dei congelatori ULT richiede inoltre sonde esterne progettate per il freddo estremo, che possono essere montate in modo da evitare qualsiasi apertura indesiderata.
La natura degli articoli conservati nei congelatori e nei frigoriferi da laboratorio è spesso critica: si tratta di campioni biologici termosensibili o di prodotti farmaceutici che possono richiedere un livello di precisione più elevato nel processo di mappatura – ad esempio, criteri di accettazione più restrittivi.
Caratteristiche specifiche della soluzione di mappatura Eupry su misura per congelatori, frigoriferi e incubatori:
- Letture accurate in ambienti sensibili grazie ai nostri logger calibrati.
- Sonde specializzate per il freddo estremo, che garantiscono misurazioni precise.
- Risultati affidabili supportati dall'accreditamento ISO 17025.
E molto altro ancora. Scoprite di più sulle soluzioni di mappatura conformi GxP di Eupry.
Mappatura termica nei magazzini
A causa delle dimensioni, della complessità e delle influenze ambientali, la mappatura termica in grandi aree di stoccaggio come magazzini e centri di distribuzione è molto diversa rispetto a quella eseguita in unità più piccole.
Per saperne di più: Guida passo dopo passo: Mappatura termica per magazzini farmaceutici GDP
Tutti questi fattori e altri ancora devono essere considerati nella strategia e nel protocollo quando si eseguono mappature su strutture di stoccaggio di grandi dimensioni, al fine di garantire un monitoraggio accurato.
Caratteristiche specifiche della soluzione di mappatura Eupry su misura per i magazzini:
- Raccomandazioni personalizzate dal nostro team di validazione, in grado di assistere nella valutazione delle planimetrie e nella definizione della configurazione esatta in base alle vostre esigenze.
- Attrezzature, sensori e tipi di calibrazione personalizzati in base al vostro ambiente unico e alle vostre esigenze logistiche.
- Conteggi precisi dei logger basati sulle dimensioni del magazzino, garantendo la copertura necessaria.
- Una convenzione di denominazione coerente facilita l'identificazione e la localizzazione di dispositivi specifici.
E molto altro ancora.
Scopri di più su come le soluzioni di mappatura Eupry funzionano per i magazzini.
Mappatura termica nei container di stoccaggio
La mappatura dei container di stoccaggio presenta sfide uniche a causa delle condizioni esterne variabili e dei problemi di connettività. Il vostro approccio dovrebbe includere considerazioni per queste condizioni mutevoli e potrebbe richiedere attrezzature robuste e a batteria per un monitoraggio costante.
Caratteristiche specifiche della soluzione di mappatura Eupry su misura per i container di stoccaggio:
- Attrezzature robuste adatte a condizioni esterne variabili.
- Conteggi dei logger personalizzati e consigli sul posizionamento adattati a ciascun container.
- Il dipartimento qualità di Eupry fornisce una guida esperta per una configurazione ottimale.
E molto altro ancora
Mappatura termica di altre apparecchiature
Desidera mappare un altro tipo di unità di stoccaggio o struttura? Quanto sopra copre una gamma di dimensioni e condizioni e, si spera, potrà trovare i requisiti della propria apparecchiatura rappresentati in una di queste categorie. Qualora necessitasse di assistenza (nella mappatura di qualsiasi tipo di apparecchiatura a temperatura controllata), può anche prenotare una sessione gratuita di 15 minuti con uno dei nostri specialisti in validazione.
Le principali linee guida e normative di conformità per la mappatura termica
Diversi standard internazionali e documenti di orientamento disciplinano la mappatura termica per i settori regolamentati GxP. Le fonti più citate sono WHO, EU GMP e GDP, USP, FDA cGMP e ISO 17025 per la calibrazione, con ICH Q1A(R2) che copre i test di stabilità per i prodotti farmaceutici.
In base al settore, ai mercati, al tipo di unità e alle esigenze del prodotto, i seguenti standard sono probabilmente rilevanti per il proprio studio di mappatura termica.
L'approccio armonizzato dell'ICH
L'International Council for Harmonisation pubblica linee guida che allineano i requisiti farmaceutici nell'UE, negli Stati Uniti, in Giappone e in altre regioni. Per la mappatura, ICH Q1A(R2) è il documento più rilevante. Definisce i requisiti per i test di stabilità che influenzano le condizioni di conservazione e ciò che uno studio di mappatura deve dimostrare.
La prospettiva europea dell'EMA
L'Agenzia Europea per i Medicinali supervisiona l'autorizzazione e la sorveglianza dei medicinali nell'UE. Le sue linee guida sulle Buone Pratiche di Distribuzione e sulle Buone Pratiche di Fabbricazione definiscono le aspettative in materia di controllo della temperatura che gli studi di mappatura sono progettati per dimostrare.
Conformità FDA
La FDA non pubblica una normativa autonoma sulla mappatura termica, ma la mappatura è citata nelle sue linee guida cGMP e GDP. Gli standard FDA si applicano spesso al di fuori degli Stati Uniti quando il produttore o il distributore rifornisce il mercato statunitense o collabora con partner regolamentati dalla normativa americana.
La garanzia della qualità secondo ISO 9001
ISO 9001 specifica i requisiti per un sistema di gestione della qualità. Non prescrive una metodologia di mappatura, ma le aziende che operano secondo ISO 9001 sono tenute a controllare le apparecchiature di misura e a validare i processi, il che rende la mappatura parte delle evidenze del loro sistema QMS più ampio.
I protocolli affidabili della USP
La United States Pharmacopeia è l'ente di normazione per la gestione dei prodotti farmaceutici negli Stati Uniti. Il Capitolo Generale USP <1079> riguarda le buone pratiche di stoccaggio e distribuzione per i medicinali, incluse le aspettative relative alla mappatura termica per le aree di stoccaggio e il trasporto.
cGMP – il modello per la produzione
Le Current Good Manufacturing Practice sono le normative imposte dalla FDA per la produzione farmaceutica. Richiedono che le apparecchiature utilizzate nella produzione e nello stoccaggio siano qualificate e che le condizioni siano monitorate; è in questo contesto che i dati di mappatura contribuiscono come parte delle evidenze di qualifica.
Conformità digitale con il 21 CFR Part 11
Il 21 CFR Part 11 stabilisce i requisiti FDA per i registri elettronici e le firme elettroniche. Per la mappatura termica, si applica al software, alle audit trail e alle firme elettroniche utilizzate per acquisire, archiviare e approvare i dati di mappatura.
Linee guida dell'OMS per la mappatura termica
L'Organizzazione Mondiale della Sanità pubblica linee guida dettagliate sulla mappatura attraverso diversi rapporti tecnici. Per la mappatura, i documenti più citati sono TRS 961 Annex 9 Supplement 7 (qualifica delle aree di stoccaggio a temperatura controllata) e Supplement 8 (mappatura delle aree di stoccaggio).
Calibrazione ISO 17025
La norma ISO 17025 specifica i requisiti per la competenza dei laboratori di prova e taratura. Nell'ambito della mappatura termica, riguarda la verifica che i data logger e le apparecchiature utilizzate nello studio siano calibrati da un laboratorio accreditato ISO 17025, requisito spesso richiesto nei settori regolamentati.
Esempio: Quali standard utilizza Eupry?
Anche con questa panoramica, può essere difficile stabilire su quali standard di conformità basare il proprio studio di mappatura termica.
A titolo di esempio, abbiamo quindi ritenuto opportuno condividere la base giuridica principale e le linee guida delle soluzioni e delle apparecchiature di mappatura di Eupry.
Le nostre soluzioni di mappatura termica sono progettate principalmente sulla base delle seguenti normative:
Le soluzioni si basano principalmente sulle seguenti linee guida:
- Linee guida WHO sulla mappatura termica (Supplement 8: "Temperature mapping of storage areas", Supplement 7: "Qualification of temperature-controlled storage areas", e Annex 8: "Guidelines on heating, ventilation and air-conditioning systems for non-sterile pharmaceutical products")
- Lo standard ISPE "Controlled Temperature Chamber Mapping and Monitoring"
- DKD-R 5
- FD X 15-140 (norma francese)
Hai bisogno di assistenza?
Non sei sicuro di quali requisiti di conformità si applicano alla tua attività? Pianifica una sessione gratuita con uno dei nostri specialisti, che ti aiuterà a chiarire i requisiti per la tua operazione.
Perché e come digitalizzare la mappatura termica
Se si fa ancora affidamento su processi di mappatura manuali e tradizionali, il caso aziendale per l'ottimizzazione è significativo.
Perché la mappatura termica diventa un collo di bottiglia
Gli approcci convenzionali e altamente manuali alla mappatura possono comportare maggiori tempi di inattività e costi, ostacolando la crescita dell'azienda.
I processi manuali sono soggetti a errori e ritardi, richiedono più tempo e rappresentano un rischio maggiore di non conformità e costosi studi ripetuti rispetto ai metodi digitali più moderni.
I costi nascosti della mappatura termica
Che si stia espandendo l'attività con nuovi impianti o rimappando quelli esistenti, il processo di mappatura limita le operazioni ordinarie durante la sua esecuzione.
Di conseguenza, i processi di mappatura manuali e dispendiosi in termini di tempo rappresentano un ostacolo non necessario per il progresso aziendale.
I fattori di perdita di tempo e i rischi della mappatura tradizionale della temperatura includono:
- Raccolta dei dati: Trasferimento manuale dei dati di temperatura da più data logger.
- Documentazione: Documentazione manuale e archiviazione dei dati.
- Consolidamento dei dati: Consolidamento manuale dei dati provenienti da diverse fonti.
- Analisi e reportistica: Analisi manuale di grandi quantità di dati.
- Mancanza di informazioni da remoto: Tempo impiegato per verificare fisicamente le condizioni, specialmente in strutture di grandi dimensioni.
- Studi ripetuti: Problemi rilevati troppo tardi a causa dell'assenza di monitoraggio in tempo reale e di imprecisioni o lacune nei dati della mappatura manuale, con conseguente necessità di ripetere gli studi.
- Formazione del personale: La formazione del personale su sistemi e procedure manuali obsoleti può essere più complessa rispetto alle soluzioni moderne e automatizzate.
- Conformità normativa: Garantire la conformità a standard in continua evoluzione con metodi tradizionali può richiedere tempo aggiuntivo per audit e revisioni.
- Gestione degli errori: Rischio più elevato di errori e maggior tempo necessario per identificarli e correggerli nei dati raccolti manualmente.
- Ritardi nella calibrazione: La calibrazione prima, al termine o persino durante la mappatura comporta tempi di inattività in attesa del laboratorio di calibrazione.
Di conseguenza, i costi (non necessari) della mappatura tradizionale della temperatura includono:
- Costi da opportunità mancate: Lavoro manuale indebito da parte del personale, che sottrae tempo a progetti di maggior valore per l'azienda.
- Mancato guadagno: Esercizi di mappatura prolungati, che comportano inutili tempi di inattività operativa e perdita di profitto.
- Sanzioni evitabili: Potenziali rischi di non conformità, che possono tradursi in costose penali o danni alla reputazione del marchio.
Come si presenta una soluzione di mappatura moderna?
Adottare tecniche e tecnologie moderne può migliorare l'efficienza, ridurre le spese inutili e garantire la conformità.
Ma cosa bisogna cercare in una soluzione di mappatura termica per poter abbandonare il disordine dei processi manuali?
Le soluzioni di mappatura moderne includono funzionalità come:
- Monitoraggio in tempo reale: Consente di individuare i problemi e intervenire immediatamente.
- Trasferimento automatico dei dati: Elimina il tempo dedicato ai trasferimenti manuali.
- Strumenti di reportistica digitale: Per semplificare i processi di analisi e rendicontazione e ridurre il rischio di errori manuali.
- Funzionalità di conformità: Facilitano il rispetto (continuativo) dei requisiti normativi.
- Logger pre-calibrati: Eliminano i tempi di inattività tipici della calibrazione tradizionale.
7 domande frequenti sulla mappatura termica
In questa pagina abbiamo già trattato alcune delle domande più comuni sulla mappatura termica. Nel caso in cui le aveste mancate, ecco le domande che potete trovare nella sezione precedente.
- Che cos'è la mappatura termica?
- Perché è necessaria la mappatura termica?
- Come eseguire una mappatura termica affidabile
- Chi dovrebbe essere coinvolto nelle mappature termiche?
- Quale attrezzatura è necessaria per la mappatura termica?
- Quali sono gli errori più comuni nella mappatura termica?
- Con quale frequenza è necessario eseguire le mappature termiche?
- Come eseguire la mappatura termica di diverse unità e strutture?
- Quali sono le principali linee guida e gli standard di conformità per la mappatura termica?
Oltre a queste, di seguito sono riportate alcune delle domande più frequenti che il nostro team di validazione riceve in merito alla mappatura termica.
Cosa succede se uno studio di mappatura termica fallisce?
Se uno studio di mappatura termica non supera la verifica, ciò indica che l'apparecchiatura o la struttura in esame non mantiene in modo costante l'intervallo di temperatura richiesto.
Questo può avere diverse conseguenze:
- Rischi per la sicurezza e la qualità del prodotto: Il mancato rispetto del controllo della temperatura richiesto può compromettere l'integrità e l'efficacia dei prodotti termosensibili.
- Non conformità normativa: Molti settori sono disciplinati da normative rigorose in materia di controllo della temperatura. Uno studio di mappatura termica non conforme può comportare il mancato rispetto degli standard normativi, con possibili sanzioni o penalità.
- Ritardi operativi: Uno studio non conforme richiede spesso una rivalutazione dell'apparecchiatura. Ciò può comportare modifiche al sistema HVAC, cambiamenti nelle pratiche di stoccaggio o persino la sostituzione delle apparecchiature, con conseguenti interruzioni operative.
- Implicazioni sui costi: La ripetizione dei test e la risoluzione dei problemi riscontrati durante uno studio non conforme possono risultare costose. I costi includono le modifiche alle apparecchiature, gli studi aggiuntivi, le potenziali perdite di prodotto e la riduzione della produttività durante il periodo di rivalutazione.
Per far fronte a uno studio non conforme, è necessario adottare immediatamente azioni correttive, rivalutare i protocolli, calibrare le apparecchiature e, se necessario, procedere a una rimappatura termica.
Come si determina se è necessario eseguire una mappatura termica?
Per determinare se la vostra azienda ha necessità di condurre una mappatura termica, considerate i seguenti punti:
- Requisiti normativi: La fonte principale – esaminate le normative o le linee guida del vostro settore relative al controllo della temperatura. La mappatura termica è spesso inclusa nelle normative per settori come farmaceutico, biotecnologico, logistica e sanitario.
- Specifiche di prodotto: Valutate se i vostri prodotti sono sensibili alle variazioni di temperatura.
- Gestione del rischio: Analizzate i rischi associati alle variazioni di temperatura sull'efficacia, la sicurezza o la qualità dei vostri prodotti.
- Standard di garanzia della qualità: Esaminate i vostri processi interni di controllo della qualità.
- Requisiti dei clienti: Alcuni clienti aziendali potrebbero richiedere la prova di una corretta gestione della temperatura, che la mappatura termica può fornire.
- Storico di audit e conformità: Riflettete sugli audit passati. Se sono emersi problemi legati alla temperatura, la mappatura termica potrebbe rappresentare una soluzione proattiva. Benchmark di settore: Osservate le pratiche di aziende simili nel vostro settore.
Considerando questi aspetti, potrete prendere una decisione informata riguardo alla necessità della mappatura termica nella vostra azienda.
Come possono le aziende ridurre al minimo l'impatto della mappatura termica sulle operazioni ordinarie?
Esistono diversi modi per ridurre l'impatto dello studio di mappatura termica sulle operazioni.
- Pianificate la mappatura termica durante le ore di minor attività o nei periodi di fermo dell'impianto per ridurre al minimo le interruzioni.
- Utilizzate data logger wireless per un posizionamento efficiente e la raccolta dei dati senza necessità di un intervento manuale esteso.
- Formate il personale sul processo di mappatura termica per garantire la collaborazione e ridurre al minimo le interferenze operative.
- Coordinate con i diversi reparti per garantire un'operatività fluida e interferenze minime.
- Utilizzate il monitoraggio della temperatura in tempo reale per affrontare eventuali problemi immediati senza significative interruzioni operative.
- Pianificate in modo meticoloso la strategia di mappatura termica per evitare ripetizioni o ritardi non necessari.
Quali sono i malintesi più comuni riguardo alla mappatura termica?
I malintesi comuni sulla mappatura termica spesso portano a confusione e inefficienze nel mantenimento della conformità.
Alcuni dei malintesi più frequenti sulla mappatura termica sono:
Malinteso: La mappatura termica è un processo "imposta e dimentica":
- La realtà: Le cose cambiano. Operazioni, ambienti, normative. Di conseguenza, la mappatura termica è un processo continuo che richiede revisioni e aggiornamenti regolari. Leggi anche: Mappatura continua della temperatura: un framework per eliminare le rimappature termiche
Malinteso: Solo gli spazi di grandi dimensioni necessitano della mappatura termica:
- La realtà: La mappatura termica è fondamentale per ambienti controllati di tutte le dimensioni e tipologie, non solo per gli spazi di grandi dimensioni.
Malinteso: La mappatura termica è troppo complessa per essere gestita internamente:
- La realtà: Sebbene la mappatura termica sia complessa, sul mercato esistono sia risorse formative che soluzioni intuitive (talvolta abbinate a supporto specialistico) che possono rendere fattibile la gestione interna della mappatura. Psst… Scarica qui la nostra guida definitiva alla mappatura – oppure scopri di più sul kit di mappatura di Eupry.
Malinteso: Qualsiasi data logger è sufficiente per la conformità:
- La realtà: L'utilizzo di data logger di alta qualità e calibrati garantirà risultati accurati e affidabili – e i data logger wireless semplificheranno notevolmente il lavoro, offrendo sia una configurazione flessibile che un monitoraggio remoto in tempo reale.
Quali sono i vantaggi degli strumenti di reportistica digitale nella mappatura termica?
Gli strumenti di reportistica digitale offrono analisi dei dati e reportistica semplificate, migliorando l'efficienza e l'accuratezza ed eliminando il rischio di errori manuali. Facilitano un accesso rapido e semplice ai dati, consentendo una revisione immediata e una migliore capacità decisionale.
La compilazione automatizzata dei dati riduce gli errori manuali e fa risparmiare tempo. Gli strumenti avanzati forniscono rappresentazioni visive come grafici e mappe di calore per una migliore comprensione della distribuzione della temperatura. Consentono inoltre un'archiviazione sicura dei dati e un facile recupero degli stessi, elementi fondamentali per gli audit e la conformità normativa, oltre a permettere il consolidamento dei dati provenienti da diverse fonti, offrendo una visione complessiva.
Scopri di più sulla soluzione di mappatura digitale di Eupry
Quali strategie possono essere adottate per ridurre gli errori nel processo di mappatura termica?
La riduzione degli errori nella mappatura termica può essere ottenuta attraverso diversi interventi:
- Formare adeguatamente il personale coinvolto nel processo di mappatura termica per garantire una corretta esecuzione.
- Utilizzare apparecchiature pre-validate e calibrate per garantire misurazioni accurate.
- Implementare protocolli standardizzati per garantire la coerenza.
- Verificare attentamente le configurazioni di mappatura termica e il posizionamento dei sensori.
- Utilizzare strumenti digitali per la raccolta dei dati al fine di ridurre al minimo gli errori di inserimento manuale.
- Condurre audit periodici del processo di mappatura termica per identificare e correggere eventuali lacune procedurali.
- Promuovere una cultura dell'attenzione ai dettagli e della verifica tra i membri del team.
- Rivedere e aggiornare regolarmente il processo di mappatura termica sulla base degli ultimi standard di settore e dei progressi tecnologici.
Qual è il ruolo del monitoraggio in tempo reale nel migliorare l'efficacia della mappatura termica?
Il monitoraggio in tempo reale nella mappatura termica consente il rilevamento immediato delle anomalie di temperatura, permettendo risposte rapide a potenziali problemi e offrendo la possibilità di apportare modifiche durante il processo di mappatura, migliorando così la precisione ed evitando la necessità di ripetere gli studi.
Fornisce un flusso continuo di dati, offrendo una comprensione esaustiva del profilo di temperatura nel tempo. Contribuisce all'identificazione di schemi o tendenze che potrebbero non essere evidenti nelle rilevazioni periodiche. Il monitoraggio in tempo reale migliora inoltre l'affidabilità complessiva dello studio di mappatura termica e può contribuire a ridurre la durata dell'esercizio di mappatura. Non da ultimo, facilita l'analisi immediata dei dati, essenziale per i settori in cui i tempi sono critici.
FAQ sulla mappatura termica
Domande frequenti - e relative risposte - sulla mappatura termica nei settori regolamentati GxP.
Noleggia un kit di mappatura conforme GxP
- Noleggia tutta l'attrezzatura necessaria
- Panoramica in tempo reale e analisi digitale
- Data logger wireless pre-calibrati
